冶金行業制氮系統，氫氮配比氣體系統

·氮?dú)饬髁?/span>：0~2000Nm³/h
·O₂ ：≤ 1 ppm
·露點： ≤-70℃
·氫氣比例：可調

一、鍍鋅線保護氣氛:
本套制氮系統是由壓縮空氣裝置、壓縮空氣凈化裝置、變壓吸附制氮裝置、氮?dú)饧兓b置、氫氣發生裝置、氫氣增壓系統、氫氮配比裝置、備用氮?dú)庀到y(tǒng)等設備組成。
系統要求：
鍍鋅線四路供氣氣體要求：
1、 保護氣：氫氮混合氣（氫氣比例5—40%）
2、 吹掃氣：高純氮?dú)猓兌?9.999%-99.9995%）
3、 封口氣：高純氮?dú)猓兌?9.999%-99.9995%）
4、 應急氣：高純液氮
鍍鋅氣站設備分項指標：
1、 PSA制氮設備
單臺產氣量：80-1500m3/h
露點：≤-40℃
純度：99%～99.5%
2、 氮?dú)饧兓O(shè)備
單臺產氣量：80-2000m3/h
露點：≤-65℃
氧含量：≤5ppm
純度：≥99.9995%
3、 氨分解制氣設備
單臺產氣量：50-500m3/h
露點：≤-10℃
殘氨量：≤500 ppm
4、 氨分解氣體純化設備
單臺產氣量：50-1000m3/h
露點：≤-65℃
殘氨量：≤3ppm
5、 配氣系統：氫氣比例5-40%
6、 液氮儲罐:3m3-20m3（臨時特殊情況可供應3-4小時）

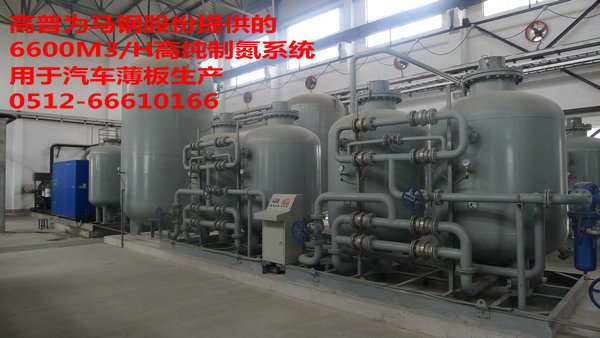

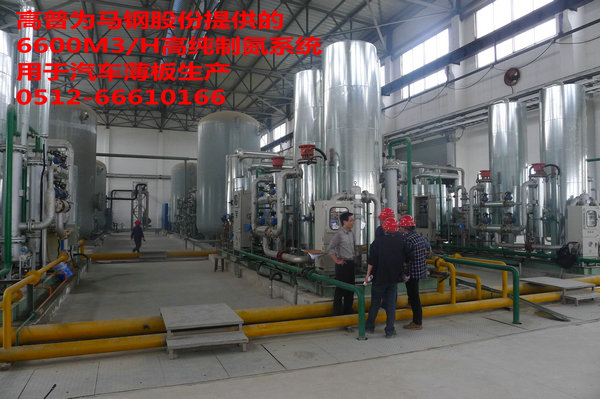

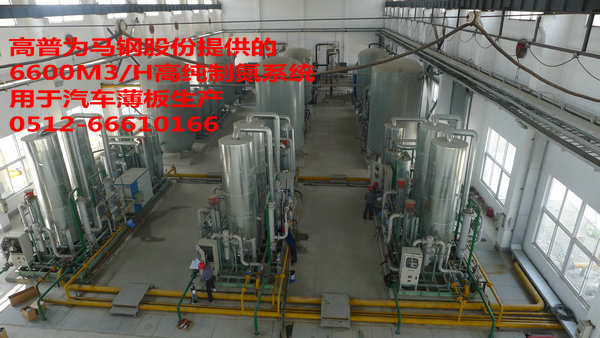

典型客戶：馬鋼（合肥）鋼鐵有限責任公司  （ 年產120萬噸冷軋薄板生產線項目）

                  氣氛站配置：1、6600m3/h 變壓吸附制氮機、指標要求：氮?dú)饧兌却笥?9.5%,采用變壓吸附工藝.

                                                6600m3/h高純氮?dú)饧兓b置；采用加氫除氧,聯合脫氫脫氧聯合凈化工藝。

                                              合同指標   要求:O2≤3ppm；      H2≤7ppm；  露點：≤－65℃；

                                             實測指標：      O2  ≤0.1ppm； H2≤1ppm； 露點：≤－80℃
