氫氣純化裝置

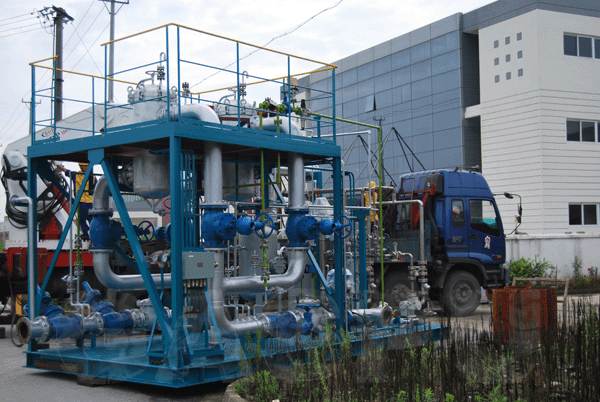

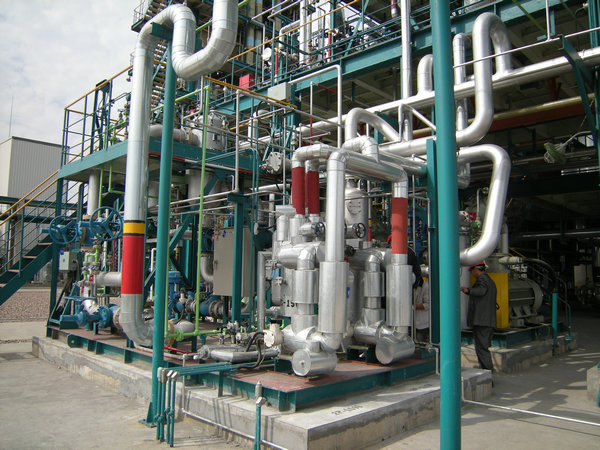

QC系列氫氣純化裝置

 QC系列氫氣純化裝置是一種以氫氣為原料,通過催化除氧冷卻除水,吸附干燥的氫氣純化設備。它主要由預加熱器、除氧器、冷卻器、冷干機、干燥器、儀表控制系統等部件組成。

工作原理
    本裝置先將原料氫氣加熱后，使其進入裝有鈀催化劑的除氧器。在除氧器中氫氣中的微量氧與氫氣在催化劑作用下，發生氫氧反應生成水汽O2+2H2→2H2O，再經冷凝除水達到除氧之目的。經除氧、除水后的氫氣再經裝有分子篩的干燥器進行深度吸附干燥處理。從而獲得含水量、含氧量極低的高純氫氣。

主要技術性能
    處理氣量：0.5～2000Nm³/h
    原料氫氣氧含量：≤2%

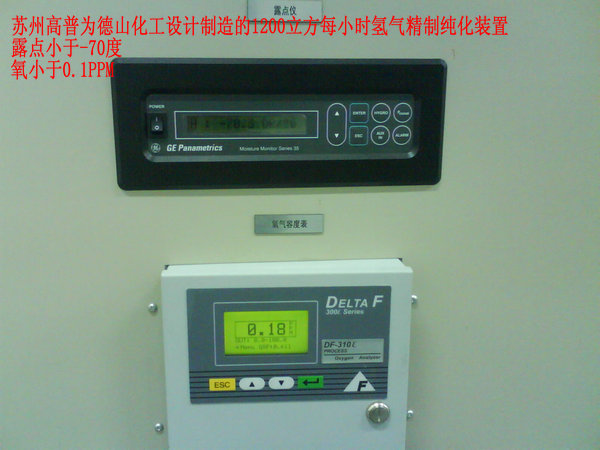

    產品氫氣氧含量：≤1ppm
    產品氫氣露點：≤－60～－70℃
    產品氮?dú)鈮毫Γ?.1～1.0Mpa
    干燥器切換方式：自動或手動
    結構形式：帶面板的框架結構或箱式
